একটি ভারী কপার PCB কি?
হেভি কপার PCB বলতে প্রিন্টেড সার্কিট বোর্ড (PCB) বোঝায় যেখানে স্ট্যান্ডার্ড PCB-এর তুলনায় উল্লেখযোগ্যভাবে পুরু তামার স্তর রয়েছে। সাধারণ PCB-তে, তামার পুরুত্ব 0.5 oz/ft² থেকে 1 oz/ft² পর্যন্ত হয়ে থাকে, যখন ভারী তামার PCB-তে, পুরুত্ব 3 oz/ft² থেকে 20 oz/ft² বা তারও বেশি হতে পারে। এই অতিরিক্ত পুরুত্ব উচ্চ স্রোত বহন করার, দক্ষতার সাথে তাপ নষ্ট করার এবং যান্ত্রিক শক্তির উন্নতি করার জন্য PCB-এর ক্ষমতা বাড়ায়, ভারী তামা PCB-গুলিকে উচ্চ শক্তি, চরম অবস্থা, বা ভারী-শুল্ক কর্মক্ষমতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য আদর্শ করে তোলে।
ভারী তামা PCBs মধ্যে তামার পুরুত্ব
স্ট্যান্ডার্ড PCB গুলি 0.5 থেকে 1 oz/ft² পরিসরে তামার বেধ ব্যবহার করে, যা প্রায় 17 থেকে 35 মাইক্রনের সমান। বিপরীতে, ভারী তামার PCB-তে তামার স্তর 3 oz/ft² থেকে 20 oz/ft² বা তার বেশি হতে পারে, যা উচ্চ বৈদ্যুতিক স্রোত এবং তাপীয় চাপ পরিচালনা করার ক্ষমতাকে উল্লেখযোগ্যভাবে বৃদ্ধি করে। প্রেক্ষাপটের জন্য, 1 বর্গফুট জুড়ে ছড়িয়ে থাকা 1 oz তামার প্রায় 35 মাইক্রন পুরুত্বের সমান। যখন তামার বেধ 3 oz বা তার বেশি হয়, তখন বৈদ্যুতিক লোড পরিচালনা করার জন্য PCB-এর সামগ্রিক ক্ষমতা নাটকীয়ভাবে বৃদ্ধি পায়।
কেন আমাদের চয়ন করুন
পেশাদার দল
গ্রাহকদের দ্বারা বিশ্বস্ত একটি নিরাপত্তা পরিষেবা প্রদানকারী, এটি সরকার এবং উদ্যোগ, অর্থ, চিকিৎসা সেবা, ইন্টারনেট, ই-কমার্স ইত্যাদির মতো অনেক শিল্পে গ্রাহকদের পরিষেবা দেয়।
প্রযুক্তিগত সহায়তা
আমাদের বিশেষজ্ঞদের দল সমস্যা সমাধানে সহায়তা করতে, প্রযুক্তিগত অনুসন্ধানের উত্তর দিতে এবং নির্দেশিকা প্রদান করতে উপলব্ধ।
নির্ভরযোগ্য সরবরাহ
নির্ভরযোগ্য দীর্ঘমেয়াদী সরবরাহ এবং সম্পূর্ণ ট্রেসেবিলিটি নিশ্চিত করতে আমরা একটি উল্লম্বভাবে সমন্বিত সরবরাহ চেইন মডেল অফার করি।
গ্রাহক সেবা
আমরা আমাদের ক্লায়েন্টদের নির্দিষ্ট প্রয়োজনীয়তা মোকাবেলা করতে এবং ব্যক্তিগতকৃত সমাধান প্রদানের জন্য উন্মুক্ত যোগাযোগকে অগ্রাধিকার দিই।

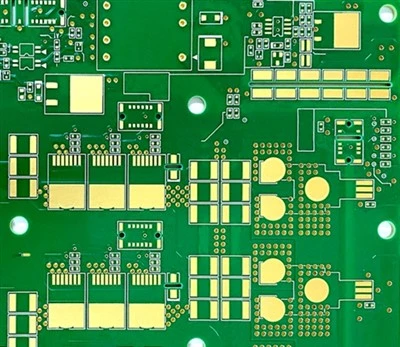

সম্পর্কিত পণ্য
হেভি কপার PCB-এর সুবিধা
উচ্চ বর্তমান বহন ক্ষমতা
বর্ধিত তামার বেধ ভারী তামার পিসিবিগুলিকে অতিরিক্ত গরম বা সার্কিট ব্যর্থতা না ঘটিয়ে অনেক বেশি বৈদ্যুতিক স্রোত সমর্থন করতে দেয়। এটি তাদের পাওয়ার কনভার্টার, পাওয়ার ডিস্ট্রিবিউশন সিস্টেম এবং শিল্প কন্ট্রোলারের মতো অ্যাপ্লিকেশনগুলির জন্য আদর্শ করে তোলে যার জন্য বড় স্রোতের প্রয়োজন হয়।
উচ্চতর তাপ অপচয়
ভারী তামার পিসিবি-তে পুরু তামার স্তরগুলি চমৎকার তাপ অপচয় প্রদান করে, উচ্চ তাপমাত্রা থেকে সার্কিট্রির ক্ষতি প্রতিরোধে সহায়তা করে। বৈদ্যুতিক যানবাহন (EVs), পাওয়ার মডিউল এবং উচ্চ-পাওয়ার LED আলোর মতো অ্যাপ্লিকেশনগুলিতে এই বৈশিষ্ট্যটি বিশেষত গুরুত্বপূর্ণ, যেখানে দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য সামঞ্জস্যপূর্ণ তাপ ব্যবস্থাপনা প্রয়োজন।
উন্নত যান্ত্রিক শক্তি
ভারী তামার PCBগুলি যান্ত্রিক শক্তি বৃদ্ধি করে, যা তাদেরকে চরম পরিবেশ যেমন উচ্চ কম্পন, শক এবং দ্রুত তাপমাত্রার ওঠানামা সহ্য করতে সক্ষম করে তোলে। এটি তাদের স্বয়ংচালিত ইলেকট্রনিক্স, মহাকাশ এবং সামরিক সরঞ্জামগুলির জন্য একটি গো-টু সমাধান করে তোলে যার জন্য টেকসই, উচ্চ-কার্যক্ষমতা সম্পন্ন PCBs প্রয়োজন।
জটিল এবং উচ্চ-শক্তি নকশা ক্ষমতা
এই PCBগুলি বিভিন্ন তামার বেধের সাথে মাল্টি-লেয়ার সার্কিটগুলিকে সমর্থন করে আরও পরিশীলিত এবং জটিল ডিজাইনের অনুমতি দেয়। এই বহুমুখিতা ইঞ্জিনিয়ারদের সার্কিট ডিজাইন করতে সক্ষম করে যা পারফরম্যান্স বা নির্ভরযোগ্যতার সাথে আপস না করে নির্দিষ্ট শক্তি ঘনত্বের প্রয়োজনীয়তা পূরণ করে।
ভারী তামা PCBs এর অ্যাপ্লিকেশন
ভারী তামা PCB ব্যাপকভাবে উচ্চ বর্তমান এবং উচ্চতর নির্ভরযোগ্যতা প্রয়োজন যে অ্যাপ্লিকেশন ব্যবহার করা হয়. কিছু সাধারণ সেক্টর এবং ব্যবহারের ক্ষেত্রে অন্তর্ভুক্ত:
পাওয়ার কনভার্টার, ইনভার্টার এবং নিরবচ্ছিন্ন পাওয়ার সাপ্লাই (ইউপিএস), ভারী তামা পিসিবিগুলি বড় স্রোতের প্রবাহ পরিচালনা করার জন্য এবং অপারেশন চলাকালীন সিস্টেমগুলি যাতে অতিরিক্ত গরম না হয় তা নিশ্চিত করার জন্য অপরিহার্য।
বৈদ্যুতিক যানবাহন (EVs) এবং হাইব্রিড বৈদ্যুতিক যানের (HEVs) ক্রমবর্ধমান চাহিদার সাথে, ভারী তামা PCBগুলি উচ্চ-শক্তির ব্যাটারি সিস্টেম এবং মোটর নিয়ন্ত্রণ ইউনিট পরিচালনার ক্ষেত্রে একটি গুরুত্বপূর্ণ ভূমিকা পালন করে যার জন্য দক্ষ তাপ অপচয় এবং উচ্চ কারেন্ট-হ্যান্ডলিং ক্ষমতা প্রয়োজন৷
এই সেক্টরগুলির জন্য PCBগুলির প্রয়োজন হয় যা উচ্চ তাপমাত্রা এবং যান্ত্রিক চাপ সহ চরম পরিবেশে কাজ করতে পারে। ভারী তামা পিসিবি এই চাহিদাপূর্ণ ক্ষেত্রের সরঞ্জামগুলির জন্য প্রয়োজনীয় দৃঢ়তা এবং নির্ভরযোগ্যতা প্রদান করে।
উচ্চ-পাওয়ার LED আলো ব্যবস্থাগুলি আরও সাধারণ হয়ে উঠলে, প্রচুর পরিমাণে তাপ পরিচালনা করার ক্ষমতা ক্রমশ গুরুত্বপূর্ণ হয়ে ওঠে। ভারী তামা PCBs LEDs দ্বারা উত্পন্ন তাপ নষ্ট করতে সাহায্য করে, দক্ষতার উন্নতি করে এবং আলোক ব্যবস্থার আয়ুষ্কাল বাড়ায়।
একটি ভারী তামা পিসিবি কিভাবে কাজ করে?
একটি ভারী কপার PCB স্ট্যান্ডার্ড PCB-এর তুলনায় উল্লেখযোগ্যভাবে পুরু তামার স্তর ব্যবহার করে কাজ করে, এটি উচ্চতর স্রোত পরিচালনা করতে এবং তাপ অপচয় উন্নত করতে দেয়। একটি সাধারণ PCB-তে, তামার চিহ্নগুলি বিদ্যুতের জন্য পরিবাহী পথ হিসাবে কাজ করে, কিন্তু ভারী তামার PCB-তে, এই চিহ্নগুলি অনেক বেশি পুরু হয়, যা বোর্ডকে অতিরিক্ত গরম বা ব্যর্থতার কারণ ছাড়াই বড় বৈদ্যুতিক লোড বহন করতে সক্ষম করে।
মোটা তামার স্তরগুলি তাপকে আরও কার্যকরভাবে ছড়িয়ে দিতে এবং ছড়িয়ে দিতে সাহায্য করে, নিশ্চিত করে যে বোর্ডের উপাদানগুলি নিরাপদ অপারেটিং তাপমাত্রার মধ্যে থাকে। এই বৈশিষ্ট্যটি বিদ্যুৎ সরবরাহ, স্বয়ংচালিত ইলেকট্রনিক্স এবং শিল্প যন্ত্রপাতির মতো উচ্চ-পাওয়ার অ্যাপ্লিকেশনগুলিতে বিশেষভাবে গুরুত্বপূর্ণ, যেখানে ক্ষতি প্রতিরোধ এবং দীর্ঘমেয়াদী স্থিতিশীলতা নিশ্চিত করার জন্য নির্ভরযোগ্য তাপ ব্যবস্থাপনা গুরুত্বপূর্ণ।
অতিরিক্তভাবে, ভারী তামার PCB গুলি মাল্টি-লেয়ার সার্কিট ডিজাইনের অনুমতি দেয়, যেখানে প্রতিটি স্তরের বিভিন্ন বৈদ্যুতিক বা তাপীয় প্রয়োজনীয়তা পূরণের জন্য বিভিন্ন তামার বেধ থাকতে পারে। এই নমনীয়তা তাদের জটিল, উচ্চ-পাওয়ার ডিজাইনের জন্য উপযুক্ত করে তোলে, যা চরম তাপমাত্রা, কম্পন বা শারীরিক চাপের মতো কঠোর পরিস্থিতি সহ্য করার জন্য উন্নত যান্ত্রিক শক্তি সরবরাহ করে।
সংক্ষেপে, ভারী তামার পিসিবিগুলি বর্তমান ক্ষমতা, তাপ ব্যবস্থাপনা এবং স্থায়িত্ব উন্নত করতে পুরু তামার স্তর ব্যবহার করে কাজ করে, যা বৈদ্যুতিক অ্যাপ্লিকেশনের চাহিদার জন্য তাদের আদর্শ করে তোলে।
ভারী কপার PCB-এর প্রকারভেদ
হেভি কপার পিসিবিগুলি বিভিন্ন ধরণের আসে, প্রতিটি নির্দিষ্ট অ্যাপ্লিকেশনের প্রয়োজন মেটাতে ডিজাইন করা হয়েছে:
একক পার্শ্বযুক্ত ভারী তামা PCB
সহজ, উচ্চ-বর্তমান অ্যাপ্লিকেশনগুলির জন্য পুরু তামার একটি স্তর বৈশিষ্ট্যযুক্ত।
ডাবল সাইডেড হেভি কপার পিসিবি
উভয় পাশে পুরু তামার স্তর রয়েছে, যা আরও জটিল সার্কিটরি এবং আরও ভাল শক্তি বিতরণের অনুমতি দেয়।
মাল্টিলেয়ার হেভি কপার পিসিবি
বিভিন্ন পুরুত্ব সহ একাধিক তামার স্তর রয়েছে, উচ্চ-শক্তি, উচ্চ-ঘনত্ব অ্যাপ্লিকেশনের জন্য আদর্শ।
হাইব্রিড হেভি কপার পিসিবি
স্ট্যান্ডার্ড কপার স্তরগুলির সাথে ভারী তামার স্তরগুলিকে একত্রিত করে, নির্দিষ্ট নকশার প্রয়োজনীয়তার জন্য ব্যয়-দক্ষতা এবং কর্মক্ষমতার ভারসাম্য সরবরাহ করে।
ভারী তামা PCBs ডিজাইন প্রক্রিয়া
একটি ভারী কপার PCB-এর নকশা প্রক্রিয়া স্ট্যান্ডার্ড PCB-এর তুলনায় আরও জটিল তামার বেধ বৃদ্ধি এবং উচ্চ স্রোত পরিচালনা করার এবং কার্যকরভাবে তাপ নষ্ট করার প্রয়োজনের কারণে। এখানে জড়িত মূল পদক্ষেপগুলির একটি ওভারভিউ:
প্রথম ধাপ হল বর্তমান-বহন ক্ষমতা, তাপ অপচয়, এবং যান্ত্রিক শক্তি প্রয়োজনীয়তা সহ অ্যাপ্লিকেশনের নির্দিষ্ট চাহিদাগুলি বিশ্লেষণ করা। এই কারণগুলি তামার বেধ নির্ধারণ করবে, সাধারণত 3 oz/ft² থেকে 20 oz/ft² বা তার বেশি, এবং সামগ্রিক নকশা পদ্ধতি।
এই পর্যায়ে, ডিজাইনার CAD সফ্টওয়্যার ব্যবহার করে PCB লেআউট তৈরি করে, তামার চিহ্ন, স্তর এবং উপাদানগুলিকে সংজ্ঞায়িত করে। বর্ধিত বর্তমান লোড মিটমাট করার জন্য ট্রেস প্রস্থ এবং ব্যবধানে বিশেষ মনোযোগ দেওয়া হয়। বোর্ড জুড়ে সমানভাবে তাপ বিতরণে সহায়তা করার জন্য পাওয়ার প্লেন এবং তাপীয় ভায়া প্রায়ই অন্তর্ভুক্ত করা হয়।
ভারী তামা পিসিবিগুলির ঘন তামা এবং উচ্চ তাপমাত্রার অতিরিক্ত চাপ সহ্য করার জন্য উচ্চ-মানের বেস উপকরণ প্রয়োজন। FR-4, পলিমাইড, এবং সিরামিক-ভিত্তিক ল্যামিনেট হল অ্যাপ্লিকেশনের তাপীয় এবং যান্ত্রিক প্রয়োজনীয়তার উপর নির্ভর করে সাধারণ পছন্দ।
পুরু তামার স্তরগুলি প্রলেপ নামক একটি প্রক্রিয়া ব্যবহার করে প্রয়োগ করা হয়। তামার ইলেক্ট্রোপ্লেটিং এর একাধিক পাস বোর্ডে পছন্দসই তামার পুরুত্ব তৈরি করতে ব্যবহৃত হয়। সমস্ত স্তর জুড়ে তামার বিতরণে অভিন্নতা নিশ্চিত করার জন্য এই পদক্ষেপটি অত্যন্ত গুরুত্বপূর্ণ।
অত্যধিক গরম এড়াতে ডিজাইনারদের অবশ্যই নিশ্চিত করতে হবে যে বোর্ডটি কার্যকরভাবে তাপ নষ্ট করতে পারে। এটি প্রায়শই তাপ ব্যবস্থাপনা সমাধানগুলিকে একীভূত করে যেমন হিটসিঙ্ক বা তাপকে গুরুত্বপূর্ণ এলাকা থেকে দূরে স্থানান্তর করার জন্য তাপীয় ভায়া ডিজাইন করা জড়িত।
একবার ডিজাইন সম্পূর্ণ হয়ে গেলে, PCB এটি বৈদ্যুতিক এবং তাপীয় পারফরম্যান্স স্পেসিফিকেশন পূরণ করে তা নিশ্চিত করার জন্য পরীক্ষার মধ্য দিয়ে যায়। এর মধ্যে বর্তমান লোড পরীক্ষা, তাপ সাইক্লিং এবং যান্ত্রিক চাপ পরীক্ষা অন্তর্ভুক্ত থাকতে পারে।
আমাদের কারখানা
Sihui Fuji Electronics Technology Co., Ltd. 2009 সালে প্রতিষ্ঠিত, এটি 14 বছর ধরে দীর্ঘমেয়াদী এবং নির্ভরযোগ্য সার্কিট বোর্ড উৎপাদনের উপর দৃষ্টি নিবদ্ধ করছে। অ্যালেগ্রো প্রুফিং, ব্যাপক উৎপাদন, একাধিক পণ্যের নাম, বিভিন্ন ব্যাচ এবং স্বল্প ডেলিভারি সময়ের উৎপাদন শক্তির সাথে, এটি গ্রাহকদের চাহিদাগুলি সর্বাধিক পরিমাণে মেটাতে এক-স্টপ ব্যাপক পরিষেবা প্রদান করে। এটি একটি চীনা ইলেকট্রনিক সার্কিট বোর্ড প্রস্তুতকারক যা জাপানি কোম্পানিগুলির গুণমান ব্যবস্থাপনায় সমৃদ্ধ অভিজ্ঞতার সাথে। ব্যবসা.
আপনার হেভি কপার PCB প্রয়োজনের জন্য নেতৃস্থানীয় প্রস্তুতকারকের সাথে অংশীদার!
ফুজিতে, আমরা উচ্চ-বর্তমান, উচ্চ-শক্তি অ্যাপ্লিকেশনের চাহিদা মেটাতে ডিজাইন করা উচ্চ-মানের হেভি কপার PCB প্রদানে বিশেষজ্ঞ। একজন বিশ্বস্ত প্রস্তুতকারক এবং সরবরাহকারী হিসাবে, আমরা বুঝতে পারি যে প্রতিটি প্রকল্প অনন্য, এই কারণেই আমরা আপনার সঠিক বৈশিষ্ট্য অনুসারে সম্পূর্ণরূপে কাস্টমাইজযোগ্য OEM পরিষেবাগুলি অফার করি।
আমাদের পণ্য উচ্চতর কর্মক্ষমতা, চমৎকার তাপ অপচয়, এবং বর্ধিত যান্ত্রিক শক্তি জন্য ইঞ্জিনিয়ার করা হয়. আমরা আমাদের ক্লায়েন্টদের সাথে ঘনিষ্ঠভাবে কাজ করি তা নিশ্চিত করার জন্য যে আমাদের তৈরি প্রতিটি PCB সবচেয়ে চ্যালেঞ্জিং পরিবেশেও সর্বোচ্চ দক্ষতা এবং নির্ভরযোগ্যতার জন্য অপ্টিমাইজ করা হয়।
আমাদের বিশেষজ্ঞ দল প্রাথমিক নকশা থেকে চূড়ান্ত উত্পাদন প্রক্রিয়ার প্রতিটি ধাপে আপনাকে সহায়তা করতে প্রস্তুত। আমাদের অত্যাধুনিক প্রযুক্তি এবং বছরের অভিজ্ঞতার সাথে, আমরা এমন পণ্য সরবরাহ করি যা প্রত্যাশা ছাড়িয়ে যায়।
একটি বিনামূল্যে পরামর্শ এবং উদ্ধৃতি জন্য আজ আমাদের সাথে যোগাযোগ করুন. আসুন শিল্পের সেরা হেভি কপার পিসিবি সমাধানগুলির সাথে আপনার উদ্ভাবনগুলিকে শক্তিশালী করি!
চীনের অন্যতম প্রধান ভারী তামা পিসিবি প্রস্তুতকারক এবং সরবরাহকারী হিসাবে, আমরা আপনাকে আমাদের কারখানা থেকে এখানে বিক্রয়ের জন্য বাল্ক ভারী তামা পিসিবি কিনতে বা পাইকারি করতে আপনাকে স্বাগত জানাই। সমস্ত কাস্টমাইজড পণ্য উচ্চ মানের এবং প্রতিযোগী মূল্য সঙ্গে হয়. উদ্ধৃতি এবং বিনামূল্যে নমুনার জন্য আমাদের সাথে যোগাযোগ করুন.
