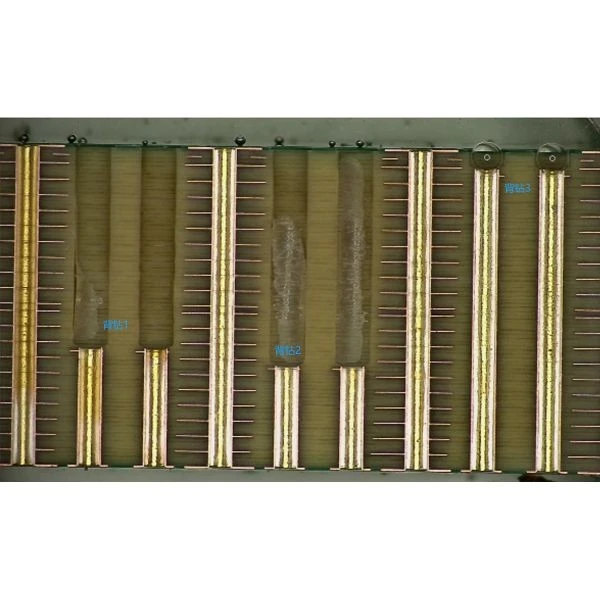

42 লেয়ার ব্যাক ড্রিলিং বোর্ড
এই 42-স্তর উচ্চ-নির্ভুল ব্যাক ড্রিল PCB এর একটি ফিনিশড বোর্ডের পুরুত্ব 6.75 মিমি, যা কম্পোজিট হাই-এন্ড TU-933 + HVLP4 সাবস্ট্রেট দিয়ে তৈরি। 5G কমিউনিকেশন ব্যাকপ্লেনের উচ্চ গতির সিগন্যাল ট্রান্সমিশন পরিস্থিতির জন্য কাস্টমাইজ করা হয়েছে, এতে 150±50μm নিয়ন্ত্রিত গভীরতার সাথে 17 ধরনের নির্ভুল ব্যাক ড্রিল প্রক্রিয়া রয়েছে। উচ্চ গতির সংকেত ট্রান্সমিশন ক্ষতি এবং ক্রসস্টাল হস্তক্ষেপকে ব্যাপকভাবে কমাতে এটি কার্যকরভাবে স্টাব অবশিষ্টাংশের মাধ্যমে অপসারণ করে। একটি অতি-উচ্চ-স্তর স্ট্যাক-আপ, সুনির্দিষ্ট ব্যাক ড্রিল প্রযুক্তি এবং উচ্চ-সম্পাদিত যৌগিক সামগ্রী সহ, PCB চমৎকার সংকেত অখণ্ডতা, উচ্চতর কাঠামোগত স্থিতিশীলতা এবং অসামান্য উচ্চ-ফ্রিকোয়েন্সি কার্যক্ষমতা, সম্পূর্ণরূপে উচ্চ{1}ca পূরণ করে 5G কমিউনিকেশন ব্যাকপ্লেনের উচ্চ-গতি এবং উচ্চ-স্থিতিশীলতার সিগন্যাল ট্রান্সমিশন প্রয়োজনীয়তা।
বিবরণ
মূল স্পেসিফিকেশন
- স্তর: 42 স্তর
- সমাপ্ত বোর্ড বেধ: 6.75 মিমি

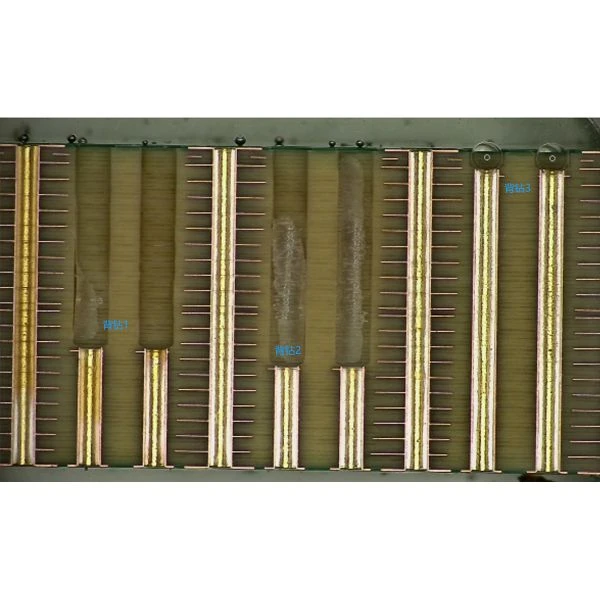

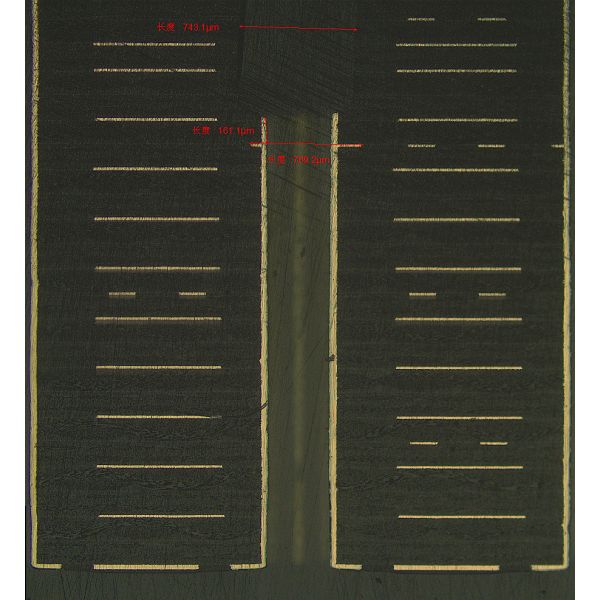

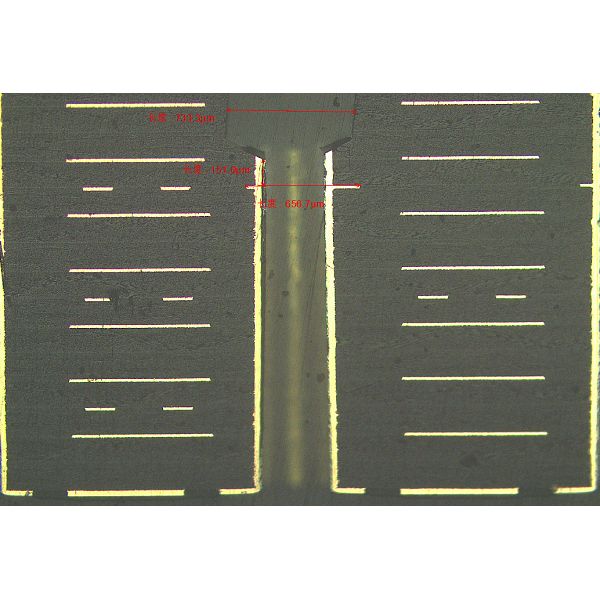

- মূল প্রক্রিয়া: 150±50μm গভীরতা সহনশীলতা সহ 17 ধরণের নির্ভুল ব্যাক ড্রিল প্রযুক্তি, বিভিন্ন গর্তের বৈশিষ্ট্য সহ জটিল সার্কিট ডিজাইনের সাথে খাপ খাইয়ে নেয়
- উপাদান: TU-933 + HVLP4 যৌগিক উচ্চ-ফ্রিকোয়েন্সি সাবস্ট্রেট, উচ্চ কাঠামোগত শক্তি এবং অতি-নিম্ন উচ্চ-ফ্রিকোয়েন্সি লস, অতি-উচ্চ-স্তর পুরু বোর্ডগুলির ল্যামিনেশনের জন্য উপযুক্ত
- আবেদন: 5G উচ্চ-গতির যোগাযোগ ব্যাকপ্লেন, কোর কমিউনিকেশন ট্রান্সমিশন ব্যাকপ্লেন এবং অন্যান্য উচ্চ-নির্ভুল যোগাযোগ সরঞ্জাম
মূল সুবিধা
- অপ্টিমাইজড সিগন্যাল ইন্টিগ্রিটির জন্য মাল্টি-স্পেসিফিকেশন প্রিসিশন ব্যাক ড্রিল: 150±50μm এ সুনির্দিষ্ট গভীরতা নিয়ন্ত্রণের সাথে 17টি ভিন্ন ভিন্ন ব্যাক ড্রিল স্পেসিফিকেশন সমর্থন করে, প্রক্রিয়াটি স্টাবগুলির মাধ্যমে পুঙ্খানুপুঙ্খভাবে নির্মূল করে এবং সংকেত প্রতিফলন, ক্ষয় এবং ক্রসস্টালকে হ্রাস করে। এটি 5G উচ্চ-ফ্রিকোয়েন্সি এবং উচ্চ-স্পিড ট্রান্সমিশন, স্থিতিশীল উচ্চ-গতি ডেটা ট্রান্সমিশন নিশ্চিত করে এবং জটিল মাল্টি-চ্যানেল কমিউনিকেশন সার্কিট লেআউটের সাথে খাপ খাইয়ে নেওয়ার মতো সাধারণ ইন্ডাস্ট্রিয়াল পেইন পয়েন্টগুলি যেমন সিগন্যাল বিকৃতি এবং বিলম্বের সমাধান করে।
- 42-স্তর আল্ট্রা-দৃঢ় লোড ক্ষমতা সহ পুরু স্ট্যাক-আপ: 42-স্তর উচ্চ-নির্ভুলতা স্ট্যাক-উপর এবং 6.75 মিমি পুরু বোর্ডটি ভালভাবে গ্রহণ করে-গঠিত বিভাজিত শক্তি, গ্রাউন্ড এবং সিগন্যাল স্তরগুলি, স্বাধীন মাল্টি-চ্যানেল সিগন্যাল ট্রান্সমিশন এবং স্থিতিশীল উচ্চ-উচ্চ ইএমআই শিয়েল পারফরম্যান্স সহ বর্তমান পাওয়ার সাপ্লাই সক্ষম করে৷ ওয়ারপেজ এবং বিকৃতি নিয়ন্ত্রণের জন্য সূক্ষ্ম মাল্টি-লামিনেশন প্রযুক্তি গ্রহণ করে, বোর্ডে উচ্চ সমাবেশ ফিটিং ডিগ্রী এবং দীর্ঘমেয়াদী অপারেশন চলাকালীন ড্রিফ্ট ছাড়াই স্থিতিশীল বৈদ্যুতিক কর্মক্ষমতা রয়েছে।
- উচ্চ-উচ্চতর উচ্চ-ফ্রিকোয়েন্সি অভিযোজনযোগ্যতার জন্য পারফরম্যান্স কম্পোজিট সাবস্ট্রেট: পেশাদার যোগাযোগ-গ্রেড TU-933 + HVLP4 যৌগিক উপাদান অতি-নিম্ন উচ্চ-ফ্রিকোয়েন্সি সিগন্যাল ক্ষতির জন্য কম Dk এবং কম Df, সেইসাথে উচ্চ তাপ প্রতিরোধের, কম তাপীয় প্রসারণ, বার্ধক্য প্রতিরোধ এবং আর্দ্রতা প্রতিরোধের বৈশিষ্ট্য। এটি আল্ট্রা-হাই-লেয়ার বোর্ডের বারবার ল্যামিনেশনের সময় ডিলামিনেশন, বুদবুদ এবং অন্যান্য ত্রুটিগুলি এড়ায়, উচ্চ ভরের ফলন নিশ্চিত করে এবং যোগাযোগ সরঞ্জামগুলির 7×24-ঘন্টা একটানা অপারেশনকে সমর্থন করে।
- উচ্চ-কাস্টমাইজেশনের জন্য মাল্টি-প্রক্রিয়ার সামঞ্জস্য: 17-স্পেসিফিকেশন ব্যাক ড্রিল প্রক্রিয়া নমনীয়ভাবে বিভিন্ন জটিল ব্যাকপ্লেন সার্কিট ডিজাইনের সাথে খাপ খায়, বিভিন্ন চিপগুলির ঘন বিন্যাস এবং উচ্চ গতির ট্রান্সমিশন মডিউলগুলির সমাবেশের সাথে সামঞ্জস্যপূর্ণ। কোন গৌণ প্রক্রিয়াকরণের প্রয়োজন নেই, যা সামগ্রিক সরঞ্জাম কাঠামোকে সহজ করে এবং কার্যকরভাবে 5G যোগাযোগ ব্যাকপ্লেনের একীকরণ এবং দীর্ঘমেয়াদী অপারেশন স্থায়িত্ব উন্নত করে।
আবেদন ক্ষেত্র
5G কোর কমিউনিকেশন ব্যাকপ্লেন, 5G বেস স্টেশন ট্রান্সমিশন ব্যাকপ্লেন, হাই-এন্ড নেটওয়ার্ক কমিউনিকেশন ব্যাকপ্লেন, হাই-স্পিড ডেটা এক্সচেঞ্জ এবং ট্রান্সমিশন ব্যাকপ্লেন এবং অন্যান্য নির্ভুল 5G কমিউনিকেশন ইকুইপমেন্টে ব্যাপকভাবে ব্যবহৃত হয়।
