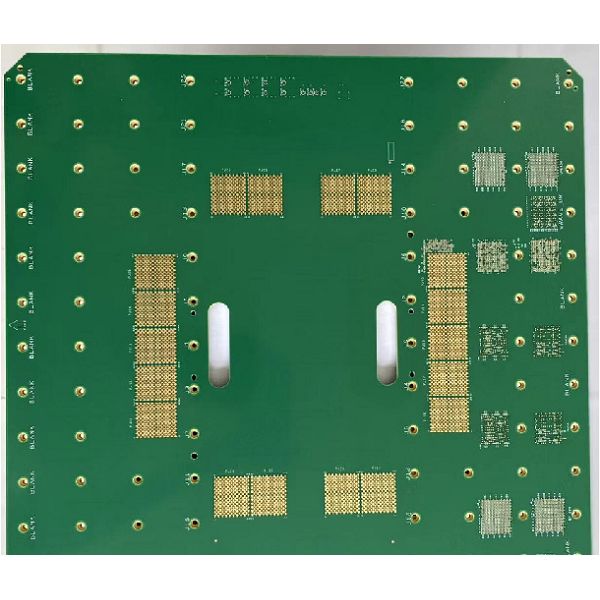

40 লেয়ার টেস্টিং মেশিন বোর্ড
এই 40-স্তর অতি-উচ্চ-স্তর PCB বিশেষভাবে উচ্চ-পরীক্ষার সরঞ্জামের জন্য তৈরি করা হয়েছে, যার সমাপ্ত বোর্ডের পুরুত্ব 6.35 মিমি। SHENGYI S1190 উচ্চ-নির্ভরযোগ্যতা সাবস্ট্রেট দিয়ে তৈরি, এটি একটি উচ্চ-নির্ভুল সার্কিট বোর্ড যাতে অতি-উচ্চ স্তর গণনা, অতি-উচ্চ আকৃতির অনুপাত এবং অতি-সূক্ষ্ম সার্কিট প্রযুক্তি রয়েছে৷ প্রচলিত PCB প্রক্রিয়া সীমা ভঙ্গ করে, এটি একটি সুপার হাই বোর্ড-থেকে-হোল অ্যাসপেক্ট রেশিও 16:1 এবং অতি-সূক্ষ্ম সার্কিট প্রস্থ/0.1mm/0.13mm ব্যবধান অর্জন করে। মাল্টি-স্তর গঠন, পুরু বোর্ডের বডি, উচ্চ তারের ঘনত্ব, স্থিতিশীল পরিবাহী, উচ্চ ভোল্টেজ প্রতিরোধ এবং চমৎকার সামঞ্জস্যপূর্ণ, এটি মাল্টি-চ্যানেল সিগন্যাল অধিগ্রহণ, সুনির্দিষ্ট প্রতিবন্ধকতা পরীক্ষা এবং উচ্চ-ঘনত্ব মেইন-বোর্ডের জন্য মেইন-এন্ড টেস্টিং-এর জন্য উচ্চ ঘনত্বের প্রয়োজনীয়তা পূরণ করে। বিভিন্ন নির্ভুলতা পরীক্ষা এবং পরিদর্শন ডিভাইসের জন্য।
বিবরণ
মূল স্পেসিফিকেশন
- স্তর: 40টি স্তর
- সমাপ্ত বোর্ড বেধ: 6.35 মিমি
- বোর্ড-থেকে-হোল অ্যাসপেক্ট রেশিও: 16:1 অতি-উচ্চ আকৃতির অনুপাত, পুরু বোর্ডের নির্ভুল গভীর গর্ত পরিবাহী প্রক্রিয়ার জন্য উপযুক্ত
- লাইন প্রস্থ/স্পেসিং: 0.1mm/0.13mm অতি-সূক্ষ্ম নির্ভুল সার্কিট, বোর্ডের তারের ঘনত্বকে ব্যাপকভাবে উন্নত করে
- উপাদান: SHENGYI S1190 উচ্চ-শেষ শিখা-উচ্চ Tg সহ retardant সাবস্ট্রেট, চমৎকার তাপ প্রতিরোধের এবং কম বিকৃতি, অতি-হাই-স্তর PCB-এর একাধিক স্তরায়ণ প্রক্রিয়ার জন্য উপযুক্ত
মূল সুবিধা
- শক্তিশালী ইন্টিগ্রেশন সহ অতি-উচ্চ-স্তর পুরু বোর্ডের কাঠামো: 40-স্তর স্ট্যাক-উপর এবং 6.35 মিমি পুরু বোর্ড একাধিক স্থল স্তর, পাওয়ার স্তর এবং সিগন্যাল স্তরগুলির জোনযুক্ত বিন্যাস উপলব্ধি করে, একাধিক স্বাধীন সিগন্যাল চ্যানেল এবং উচ্চ-বর্তমান পাওয়ার সাপ্লাই সমর্থন করে৷ এটি সম্পূর্ণরূপে মাল্টি-পয়েন্ট, মাল্টি-চ্যানেল এবং উচ্চ-পরীক্ষা সরঞ্জামের নির্ভুল সিঙ্ক্রোনাস পরীক্ষার প্রয়োজনীয়তা পূরণ করে, ঐতিহ্যগত মাল্টি-বোর্ড স্প্লিসিং কাঠামো প্রতিস্থাপন করে এবং উল্লেখযোগ্যভাবে সরঞ্জামের স্থিতিশীলতা উন্নত করে।
- 16:1 স্থিতিশীল গভীর গর্ত পরিবাহের জন্য অতি-উচ্চ অনুপাত: পুরু-বোর্ডের গভীর গর্তের সঞ্চালন সমস্যা সমাধানের জন্য নির্ভুলতা ড্রিলিং এবং কপার ডিপোজিশন ইলেক্ট্রোপ্লেটিং প্রযুক্তি গ্রহণ করা। গর্তের দেয়ালে শূন্যতা বা ফাটল ছাড়াই অভিন্ন প্রলেপ দেওয়া হয়েছে, যা সমস্ত মাধ্যমের সামঞ্জস্যপূর্ণ বৈদ্যুতিক পরিবাহিতা নিশ্চিত করে এবং পরিবাহনের মাধ্যমে দুর্বলতার কারণে পরীক্ষার ডেটা বিচ্যুতি এবং সনাক্তকরণ ব্যর্থতা এড়ায়।
- উচ্চতর তারের ঘনত্বের জন্য অতি-সূক্ষ্ম সার্কিট: 0.1 মিমি লাইন প্রস্থ এবং 0.13 মিমি লাইন ব্যবধানের নির্ভুল প্রক্রিয়া সীমিত বোর্ড এলাকার মধ্যে সার্কিট ক্ষমতাকে সর্বাধিক করে তোলে। এটি অত্যন্ত সমন্বিত পরীক্ষা চিপ এবং নির্ভুলতা সনাক্তকরণ মডিউলগুলির ঘন তারের প্রয়োজনীয়তার সাথে খাপ খায়, উচ্চ-নির্ভুল মাইক্রো-সিগন্যাল ট্রান্সমিশন এবং অসামান্য বিরোধী-কার্যক্ষমতা সহ দুর্বল সংকেত অধিগ্রহণ নিশ্চিত করে।
- উচ্চতর কাজের স্থিতিশীলতার জন্য প্রিমিয়াম সাবস্ট্রেট: SHENGYI S1190 ইন্ডাস্ট্রিয়াল-গ্রেড সাবস্ট্রেট চমৎকার তাপ প্রতিরোধ, আর্দ্রতা প্রতিরোধ এবং মাত্রিক স্থিতিশীলতা প্রদান করে। এটি অত্যন্ত সামঞ্জস্যপূর্ণ বৈদ্যুতিক পরামিতি বজায় রেখে অতি-উচ্চ-স্তর বোর্ডের বারবার ল্যামিনেশনের সময় ডিলামিনেশন, বুদবুদ এবং ওয়ার্পিং প্রতিরোধ করে। এটি দীর্ঘ-উচ্চ-ফ্রিকোয়েন্সি কাজের শর্তে যেমন নির্ভুলতা পরীক্ষা এবং বারবার পাওয়ার-শনাক্তকরণ, পণ্যের স্থায়িত্ব এবং পরীক্ষার নির্ভুলতার উন্নতিতে দীর্ঘমেয়াদী স্থিতিশীল অপারেশন সমর্থন করে।
আবেদন ক্ষেত্র
উচ্চ-স্বয়ংক্রিয় পরীক্ষার সরঞ্জাম, নির্ভুলতা সনাক্তকরণ সরঞ্জাম, চিপ পরীক্ষার সরঞ্জাম, শিল্প নিয়ন্ত্রণ পরীক্ষা মেইনবোর্ড, নির্ভুল যন্ত্র পরীক্ষা নিয়ন্ত্রণ ব্যবস্থা এবং অন্যান্য নির্ভুলতা পরীক্ষার পরিস্থিতিতে ব্যাপকভাবে প্রয়োগ করা হয়।
